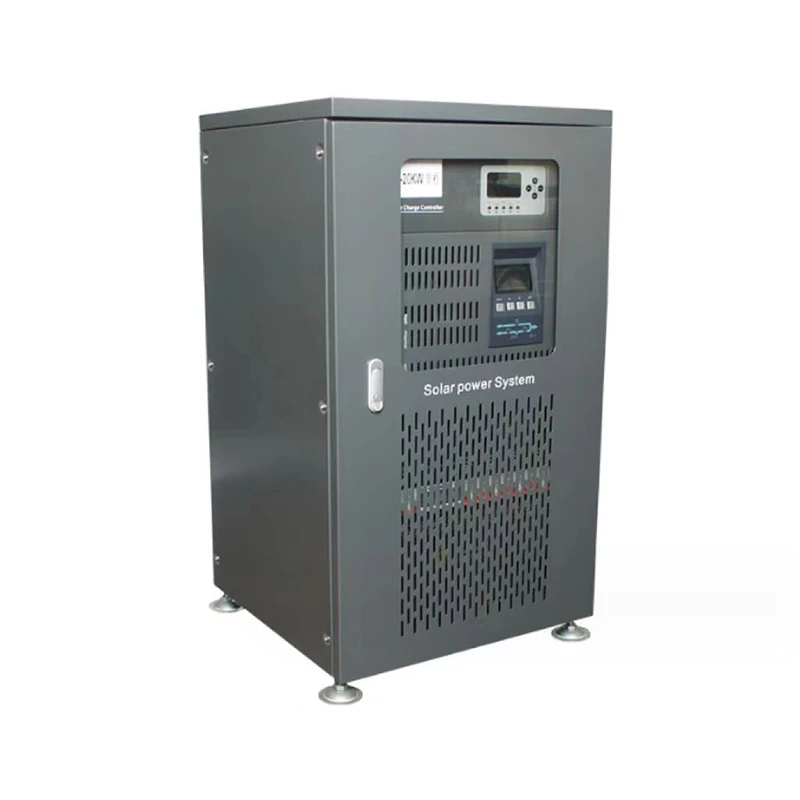

오프 그리드 인버터 시스템
설명
기술적인 매개 변수
제품 개요:
본 제품은 대용량 태양광 발전용으로 설계된 충전 컨트롤러 시스템이 내장된 통합 지능형 인버터입니다. 내장된 컨트롤러는 여러 개의 태양광 어레이를 통해 배터리 팩의 충전 관리를 실현하여 배터리 팩의 충전 효율성과 수명을 향상시킬 수 있습니다. DSP, MCU, DDC의 실시간 처리를 기반으로 한 풀 디지털 벡터 제어 기술 덕분에 완벽한 보호 기능과 높은 신뢰성을 갖추고 있습니다. 주 전원 선호 모드와 배터리 선호 모드는 모두 설정 가능하므로 사용자의 다양한 애플리케이션 요구 사항을 쉽게 충족할 수 있습니다. LCD가 있습니다. 가족, 학교, 공공 조명, 산업 및 광업 기업, 국경 방어, 바다 섬, 목초지 등을 포함한 대규모 태양광 발전 행사에 널리 적용됩니다.
주요 특징:
높은 신뢰성
이중 변환 설계로 인해 인버터 출력의 주파수 추적, 노이즈 필터링 및 낮은 왜곡
높은 적응력
폭넓은 입력 주파수로 연료 발전기의 안정적인 작동을 실현합니다.
배터리의 높은 최적 성능
배터리 수명을 연장하고 배터리 유지 관리 시간을 줄이는 지능형 배터리 관리 기술 배터리를 최대한 활성화하는 고급 정전압 충전 기술로 충전 시간을 절약하고 배터리 수명을 연장합니다.
전반적이고 안정적인 보호
인버터의 위험성으로 인한 고장을 방지할 수 있는 Power-On 테스트 기능 효율적인 IGBT(Insulated Gate Bipole Transistor) 반전 기술 우수한 고속 스위칭 특성, 대전류 및 대전류 동작 특성, IGBT의 전압 구동 (5세대 IGBT는 포화전압 강하가 낮고 동작 효율과 신뢰성이 높다.)

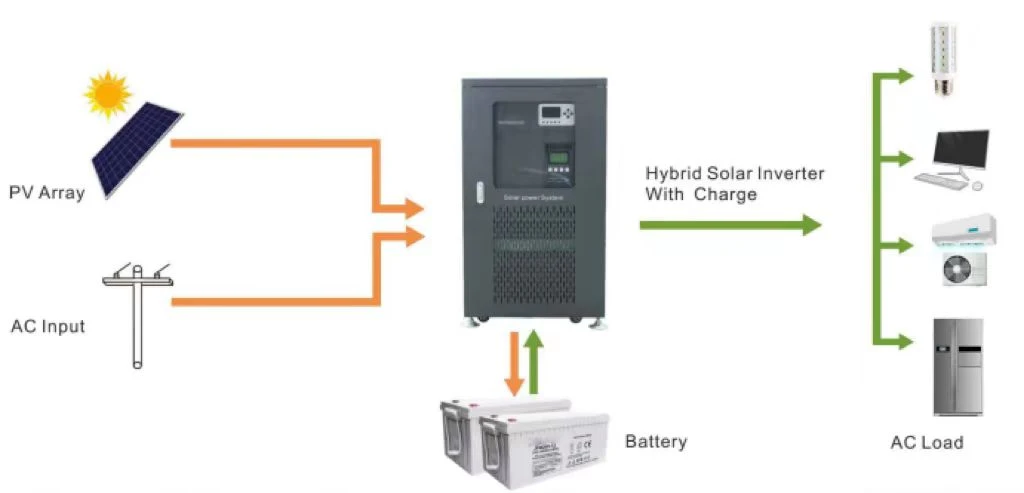

응용 다이어그램:
기술 색인:
|
모델:ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
정격 전력 |
8KW는 |
10KW |
15KW |
20KW |
30KW |
|
배터리 |
|||||
|
정격전압 |
96VDC/192VDC/220VDC/384VDC |
||||
|
과방 전 보호 전압 |
96VDC/172VDC/194VDC/345VDC |
||||
|
제어 장치 |
|||||
|
정격 전류 |
100A |
||||
|
정격전압 |
192VDC/220VDC/384VDC |
||||
|
충전 액세스 횟수 |
4 |
||||
|
각 액세스의 최대 전류 |
25A |
||||
|
태양광 입력 전압 |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
과충전 보호 전압 |
110VDC/222VDC/255VDC/445VDC(프로그램 가능) |
||||
|
제어 정확도 |
±0.1 |
||||
|
디스플레이 정확도 |
±0.1 |
||||
|
능률 |
>90% |
||||
|
인버터 |
|||||
|
입력 전압 |
88-132VAC/176-264VAC |
||||
|
입력 주파수 |
45-65Hz |
||||
|
출력 전압 |
110공조/220공조 |
||||
|
출력 주파수 |
50/60헤르쯔 |
||||
|
출력파형 |
순수 사인파, THD<4%(full load) |
||||
|
보호 기능 |
출력 단락 보호, 과전압 보호, 저전압 보호, 배터리 부족 보호 등 |
||||
|
수동 전원 켜기/끄기 |
수동 전원 켜기/끄기 선호 |
||||
|
자동 전원 켜기/끄기 |
조명 작동 전원 켜기 + 고정 시간 전원 끄기(프로그래밍 가능) |
||||
|
전환 시간 |
<10ms |
||||
|
다른 |
|||||
|
작동 주위 온도 |
0-40도 |
||||
|
작동/보관을 위한 상대 습도 |
20-90%(결로 없음, 최대) |
||||
|
외형치수 D×W×H(mm) |
536*560*1015 |
||||
|
포장 크기: D×W×H(mm) |
675*700*1180 |
||||
