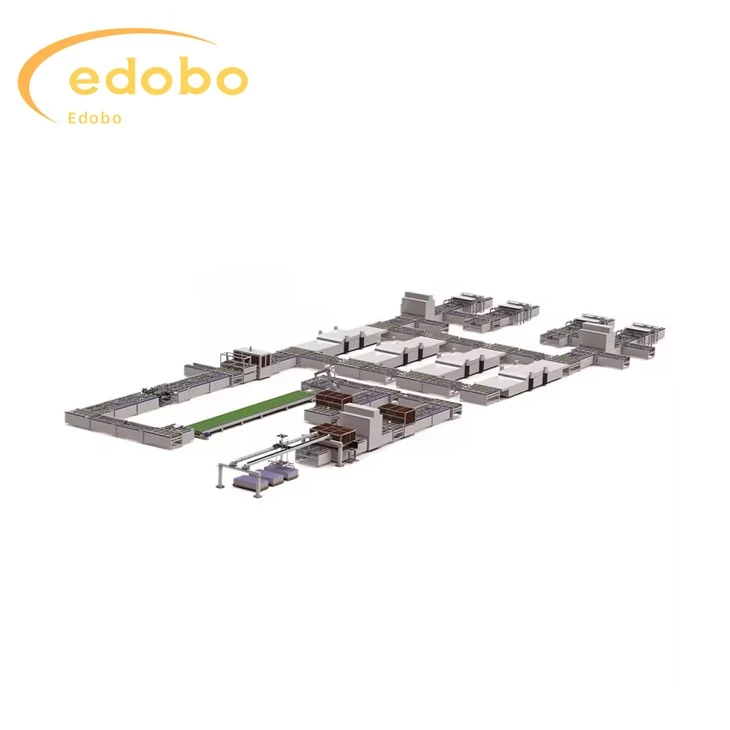

100MW-600MW 태양광 발전 모듈 생산 라인

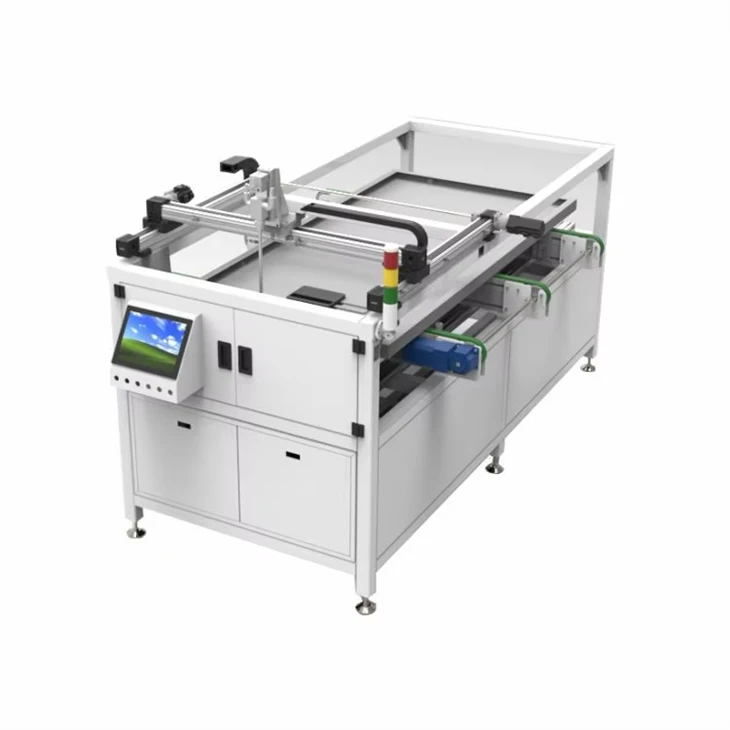

레이업(기계식)

1. 먹이는 방법은 짧고 길며 장비 기능은 해당 순서로 배열하는 것입니다. 배터리 스트링의 긴 쪽은 부품의 긴 쪽과 평행합니다. 로컬 조판 시스템을 사용하면 96, 72, 60개의 구성 요소를 배열할 수 있으며 기계적 조정 기능이 있습니다.

2. 자동으로 배터리 스트링을 수신하고, 배터리 스트링을 기계적 위치로 들어올린 다음, 유리를 미리 곧게 펴십시오.

3. 생산 라인에서 유리와 EVA를 받습니다. 기계적 위치에서 배터리 스트링을 들어올립니다. 양극과 음극에 따라 배터리를 EVA에 직렬로 배치합니다. 모든 작업이 완료되면 구성 요소가 출력됩니다.

4. 배터리 스트링은 시각적 위치 지정, 광섬유 위치 지정 및 기계적 위치 지정을 통해 위치가 지정됩니다.

1. 기계는 서보 모터로 구동되고 선형 가이드 레일로 안내되는 동기식 벨트를 채택하여 정확한 위치 지정, 안정적인 작동 및 빠른 속도의 장점을 가지고 있습니다.
2. 흡입 컵은 폴리우레탄으로 만들어졌으며 흡입 후 배터리 줄에 자국이 남지 않습니다.
3. 기계에는 전원 및 가스 보호 기능이 장착되어 있습니다.
4. 기계는 완전 자동이므로 수동 개입이 필요하지 않습니다.
5. 배터리 스트링의 위치 정확도는 ±{1}}.3mm입니다.
6. 1-10mm 간격으로 배치된 6개의 전원 코드
7. 여러 개의 배터리 스트링, 크기 156/182/210, 6-12개와 호환 가능
8. 주요 태양전지 손가락은 2/3/4/5 손가락과 호환됩니다.

(1) 생산 라인 용량: 100MW-600MW/년.
(2) 장비 전력 요구 사항은 380V(3상 5선 시스템)이며, 전력 수요는 각 장치의 장비 매개변수에서 확인할 수 있습니다. 전력선 구성은 당사에서 별도로 제공합니다.
(3) 장비의 압축 공기 요구 사항은 0.6-0.8MPa이며 건조하고 깨끗하며 자동화 생산 라인의 요구 사항을 충족합니다. 먼지 입자 1um 이하, 수압 노점 -40도 이하, 오일(증기 포함) 0.1mg/ 이하;
(4) 공장 내 공기 청정도는 300,000 수준(ISO 클래스 8) 이상이어야 합니다.
(5) 전송 장비 운반 속도: 전송 주기 시간은 22초 미만으로 연간 500MW 생산 능력 요구 사항을 충족합니다. 전체 라인은 가변 주파수 속도 조절을 채택하고, 주 속도 조절 주파수는 30HZ로 설정되고 속도 조절 범위는 0-50HZ입니다(구체적인 속도는 각 장치의 장비 매개변수에서 확인할 수 있습니다).
(6) 전송선의 외부 치수: 이 장비는 비표준 장치이며 최종 레이아웃 다이어그램은 Edobo Solar에서 제공합니다.
(7) 조립 라인 높이 및 조정 범위: 개별 장비와 전송 장치 사이에는 일정한 높이 차이가 있습니다. 자세한 외부 치수는 개별 장비의 기술 매개변수를 참조하십시오. 전송 장치의 높이는 일반적으로 950mm ± 30mm입니다.
(8) 길이(1650mm-2600mm) * 폭(950mm{4}}mm)의 부품간 전송선 및 장비 작동 범위를 조정할 수 있어 다양한 적층 방식으로 부품 이송이 가능합니다.
(9) 전송선이 매끄럽고 오프셋 크기가 10mm 미만입니다.
(10) 장비가 정상적으로 작동할 때 장비 및 전송선로로 인한 부품 고장률이 1/1000 미만입니다.
(11) 장비 운전시 소음도 72dbA 이하 (압축펌프 제외)

1. 셀은 CCD 시각적 포지셔닝을 채택하여 높은 정확도와 안정성의 장점을 가지고 있습니다.
2. 장비는 자동으로 구성 요소를 수신하고 자동으로 레이아웃하고 자동으로 내보낼 수 있으며 레이아웃은 정확한 위치 지정입니다.
3. 흡입 컵은 수입 실리콘 소재로 만들어져 배터리 표면에 자국이 남지 않습니다.
4. 3축 기계 모션 모드(180도 회전)를 채택합니다.
5. 측면 이동은 빠른 이동 속도, 높은 반복 위치 정확도 및 안정적인 성능의 장점을 갖는 선형 모터 모듈을 채택하여 전체 비트 시간을 절약합니다.
6. 길고 짧은 가장자리 변경 조정은 빠른 잠금 메커니즘을 채택하여 신속하고 간단하며 편리하고 신뢰할 수 있는 조정을 수행합니다.
