기능 및 소개

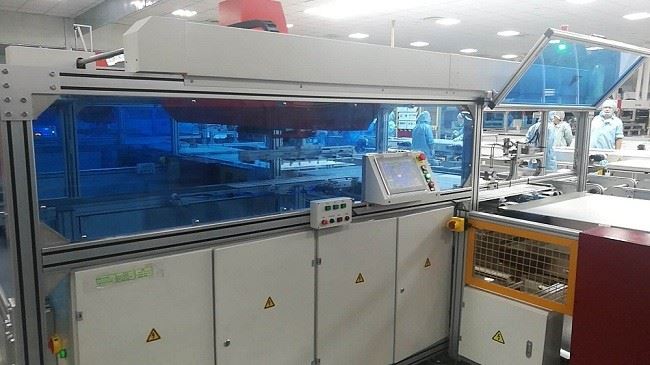

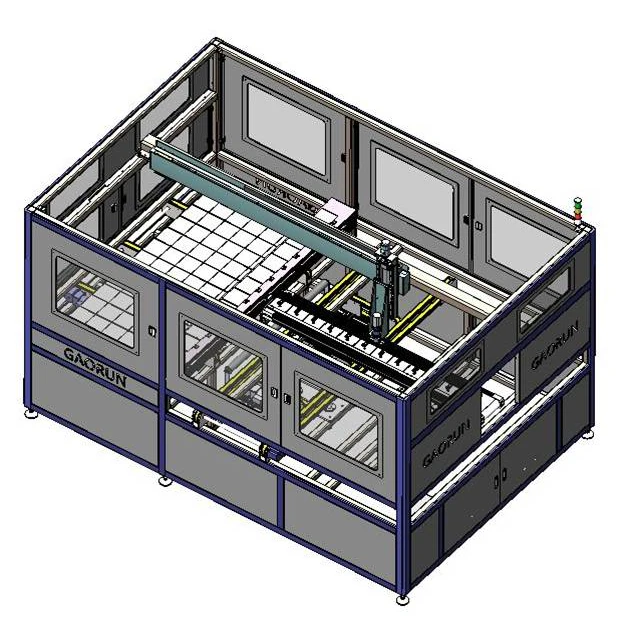

롱 엣지 포워드 자동 레이업 머신은 자동 스트링 머신과 일대일로 대응합니다. 셀 스트링의 긴 가장자리는 모듈의 긴 가장자리와 평행합니다. 단일 세트 레이업 시스템을 갖춘 기계는 96, 72 및 60 모듈의 레이업에 적용할 수 있으며 기계 조절 기능이 있습니다.
1. 자동 문자열 셀의 문자열 셀을 수신합니다. 조절 메커니즘으로 세포 끈을 선택합니다. 끈 세포에 대한 조절을 계속하십시오.
2. 생산 라인에서 유리 및 EVA 재료를받습니다. 끈 세포에 대한 조절을 계속하십시오.
3.조절 메커니즘에서 세포끈을 집어냅니다. 양극과 음극에 맞춰 셀 스트링을 EVA에 넣는다. 모든 작업을 마친 후 모듈을 전달합니다.
4. 스트링 셀은 시각적 포지셔닝, 광섬유 포지셔닝 및 기계적 포지셔닝을 달성할 수 있습니다.
주요 매개변수
모듈 형식:(1400-2600)mm*(800-1100)mm
사이클 시간: 10개 또는 12개 모듈이 있는 스트링의 시간은 15초/시간 미만입니다.
6개 모듈이 포함된 문자열은 10초 미만입니다.
최대 용량: 2400 /시간
무게: 400kg
정격 출력: 4.5kw
압력:0.6-0.8MPa
연결 형식: Φ12
차원 (LXWXH): 3500mm*2500mm*2200mm
이점
1. 기계는 서보 모터에 의해 구동되고 선형 레일에 의해 안내되는 벨트와 나사 막대를 사용하며 정확한 위치 지정, 안정적인 주행 및 고속과 같은 장점이 있습니다.
2. 흡착판은 폴리우레탄 재질로 흡인 후 세포끈에 흔적이 남지 않습니다.
3. 기계에는 전원 차단 및 공기 차단 보호 기능이 장착되어 있습니다.
4. 기계는 사람의 간섭이 필요하지 않은 완전 자동입니다.
5. 셀 문자열의 위치 정밀도는 ±0.3mm입니다.
6.1~10mm 간격의 셀 스트링 6개.
7. 셀 스트링의 크기는 125/156,6~12개입니다.
8.2개의 공통로/3개의 공통로/4개의 공통로/5개의 공통로를 가진 주요 공통로.
|
