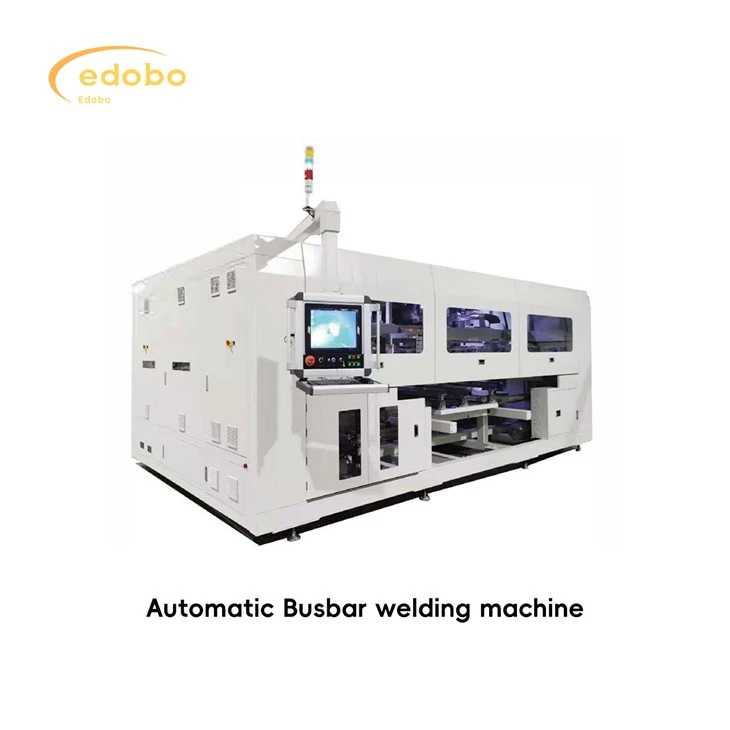

태양전지 부스바 용접기

장비 기능: 머리, 꼬리 및 중간 모선을 늘리고, 교정하고, 자르고, 구부리고 정확하게 배치하고 리프팅 손을 사용하여 모듈의 스트링에 대한 2차 교정을 수행합니다. 스트링의 머리 부분과 꼬리 부분의 와이어는 버스바와 함께 납땜되어 한 번에 다음 워크스테이션으로 전달됩니다. 이 기계는 검정색 페인트 긁기 기능, 납땜 후 감지 기능 및 부스바 펀칭 기능을 갖춘 옵션입니다.

자동 버스

조립 라인은 정렬된 셀 패널을 자동 부싱 머신의 전면 플로우 스테이션으로 옮기고 셀 패널이 제자리에 들어가도록 신호를 보내 진입을 신청합니다. 자동 버싱 기계는 조립 라인이 모듈을 자동 버싱 기계의 납땜 위치로 흐르게 하고 진입을 허용하는 신호를 보낼 준비가 되어 있습니다. 모듈이 작업 위치에 들어갈 때까지 모터가 작동하고 신호 입력 권한이 취소됩니다.

◆ 사이클 시간: 17초/패널(싱글 바이패스 솔더링) 21초/패널(오픈 더블 바이패스 솔더링)
◆ 활성화: 98% 이상;
♦ 셀 사양: 166mm-230mm;
◆ 패널 사양:
156-180 셀:
현 6개 x 10개 반 조각 x 2;
6현 x 11 반 조각 x 2;
현 6개 x 12개 반 조각 x 2;
6개 스팅 x 13 반 조각 x 2
B.182 세포:
6줄 x 9개 x 2개 :
C.210셀:
현 6개 x 10개 반 조각 x 2;
6현 x 15 1/3 조각 x 2
D.210셀:
5줄 x 10개 반 조각 x 2;
5줄 x 15 1/3 조각 x 2
♦ 셀 공간: -0.5-4mm;
♦ 문자열 공간: 1-6mm; 문자열 공간의 바이패스 솔더링 10mm 이상
♦ 유리 사양: 너비(980-1500mm)* 길이(1720-2600mm);
◆ 셀 문자열의 수정 정확도 ± 0.25mm 이하;
◆ 장비 전원 공급 장치: 3상 380V 50/60Hz:
◆ 전력: 피크 35kW, 평균 25kW;
♦ 공기: 양압 {{0}}.6~0.8MPa, 음압 약- 70kPa;
♦ 장비 크기: 길이*너비*높이: 6580*5604*2621mm(2개의 조립 라인 포함)
