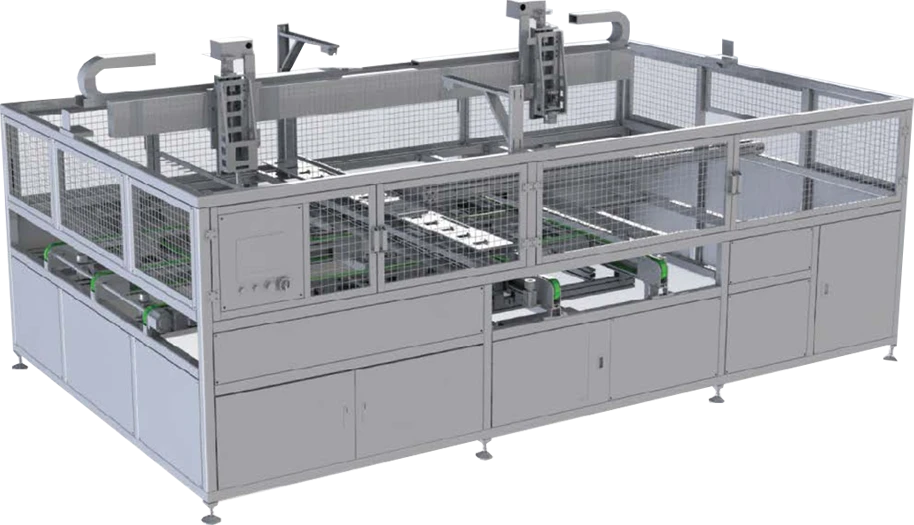

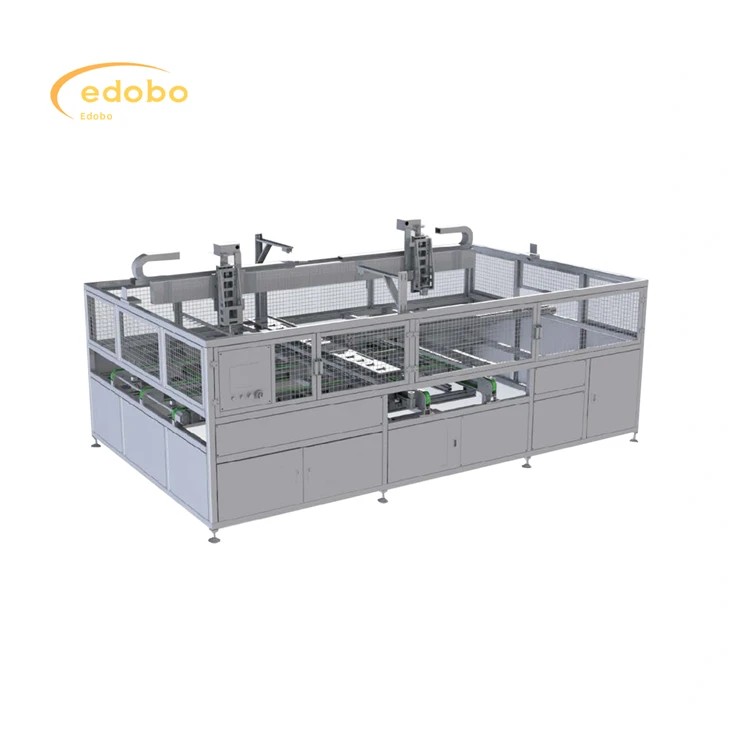

생산 라인을 위한 태양 전지판 자동 레이업 기계

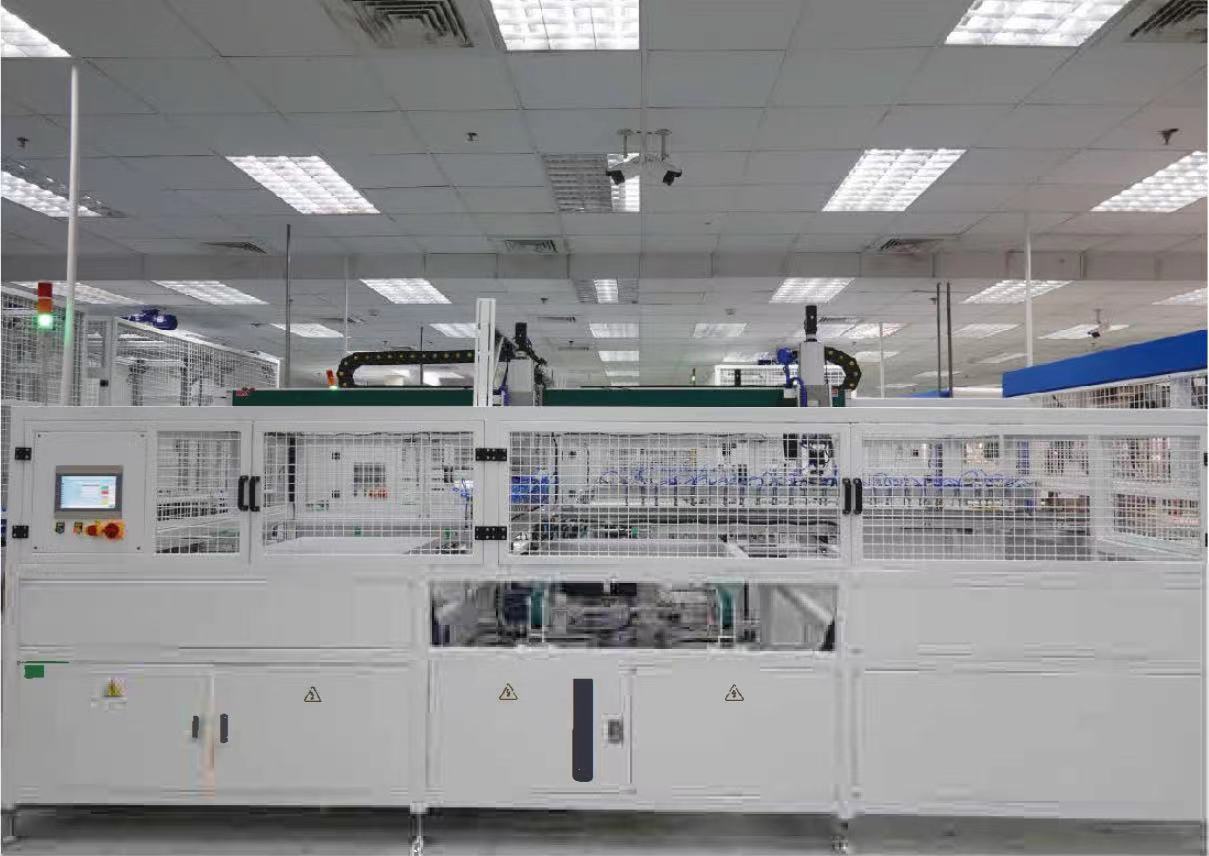

레이업(기계식)

1. 먹이는 방법은 짧고 길며 장비 기능은 해당 순서로 배열하는 것입니다. 배터리 스트링의 긴 쪽은 부품의 긴 쪽과 평행합니다. 로컬 조판 시스템을 사용하면 96, 72, 60개의 구성 요소를 배열할 수 있으며 기계적 조정 기능이 있습니다.

2. 자동으로 배터리 스트링을 수신하고, 배터리 스트링을 기계적 위치로 들어올린 다음, 유리를 미리 곧게 펴십시오.

3. 생산 라인에서 유리와 EVA를 받습니다. 기계적 위치에서 배터리 스트링을 들어올립니다. 양극과 음극에 따라 배터리를 EVA에 직렬로 배치합니다. 모든 작업이 완료되면 구성 요소가 출력됩니다.

4. 배터리 스트링은 시각적 위치 지정, 광섬유 위치 지정 및 기계적 위치 지정을 통해 위치가 지정됩니다.

1. 기계는 서보 모터로 구동되고 선형 가이드 레일로 안내되는 동기식 벨트를 채택하여 정확한 위치 지정, 안정적인 작동 및 빠른 속도의 장점을 가지고 있습니다.
2. 흡입 컵은 폴리우레탄으로 만들어졌으며 흡입 후 배터리 줄에 자국이 남지 않습니다.
3. 기계에는 전원 및 가스 보호 기능이 장착되어 있습니다.
4. 기계는 완전 자동이므로 수동 개입이 필요하지 않습니다.
5. 배터리 스트링의 위치 정확도는 ±{1}}.3mm입니다.
6. 1-10mm 간격으로 배치된 6개의 전원 코드
7. 여러 개의 배터리 스트링, 크기 156/182/210, 6-12개와 호환 가능
8. 주요 태양전지 손가락은 2/3/4/5 손가락과 호환됩니다.

♦ 적용 가능한 구성 요소: 길이 1640-2500mm 및 너비{1}}mm 내의 기존, 하프 시트 및 이중 유리 구성 요소
◆ 작업 비트: 6초/스트링
♦ 최대 생산 능력: 3,400개/일
♦ 온라인 연산자: 0
◆ 정격 출력(KW): 6KW
◆ 가스 소비량(L/min): 60 L/min
♦ 압력(MPa):0.6-0.BMPa
◆ 인터페이스 사양: 12
♦ 전체 치수(길이*너비*높이): 4770mm*2840mm*2250mm
◆ 무게:2850KG

1. 셀은 CCD 시각적 포지셔닝을 채택하여 높은 정확도와 안정성의 장점을 가지고 있습니다.
2. 장비는 자동으로 구성 요소를 수신하고 자동으로 레이아웃하고 자동으로 내보낼 수 있으며 레이아웃은 정확한 위치 지정입니다.
3. 흡입 컵은 수입 실리콘 소재로 만들어져 배터리 표면에 자국이 남지 않습니다.
4. 3축 기계 모션 모드(180도 회전)를 채택합니다.
5. 측면 이동은 빠른 이동 속도, 높은 반복 위치 정확도 및 안정적인 성능의 장점을 갖는 선형 모터 모듈을 채택하여 전체 비트 시간을 절약합니다.
6. 길고 짧은 가장자리 변경 조정은 빠른 잠금 메커니즘을 채택하여 신속하고 간단하며 편리하고 신뢰할 수 있는 조정을 수행합니다.
