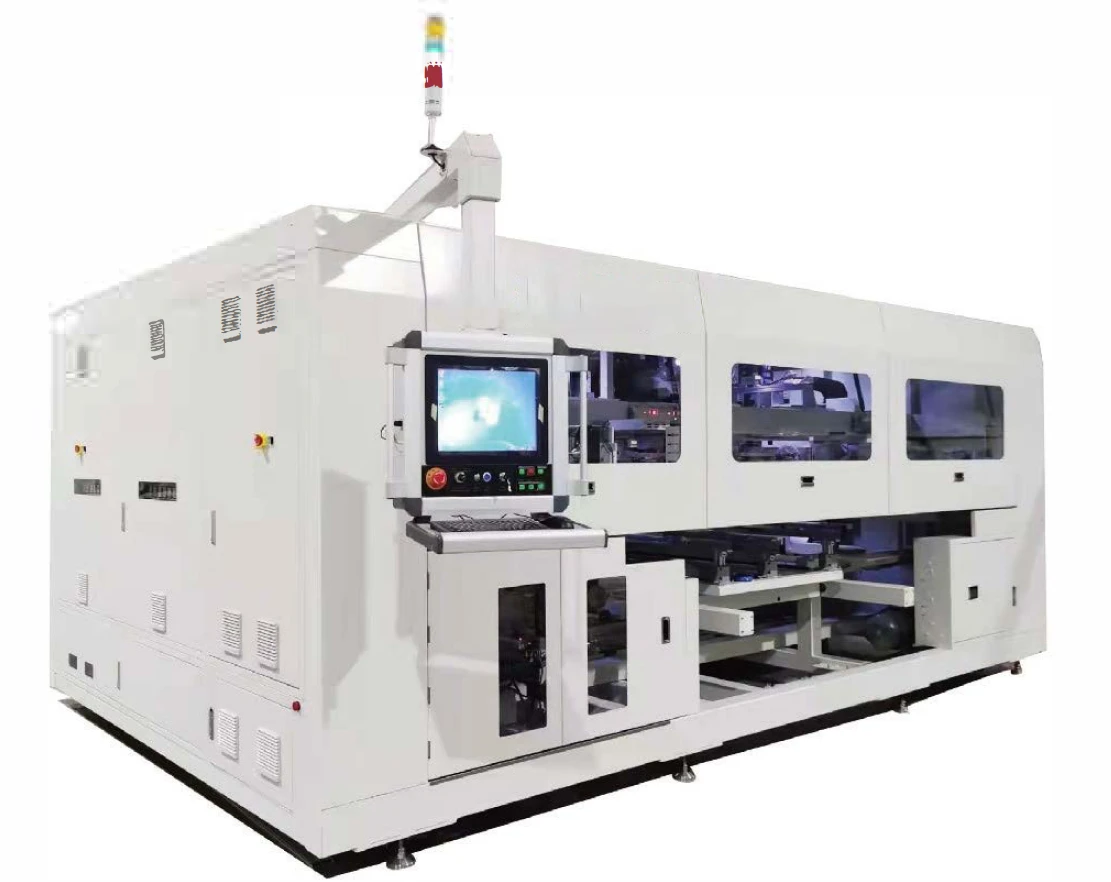

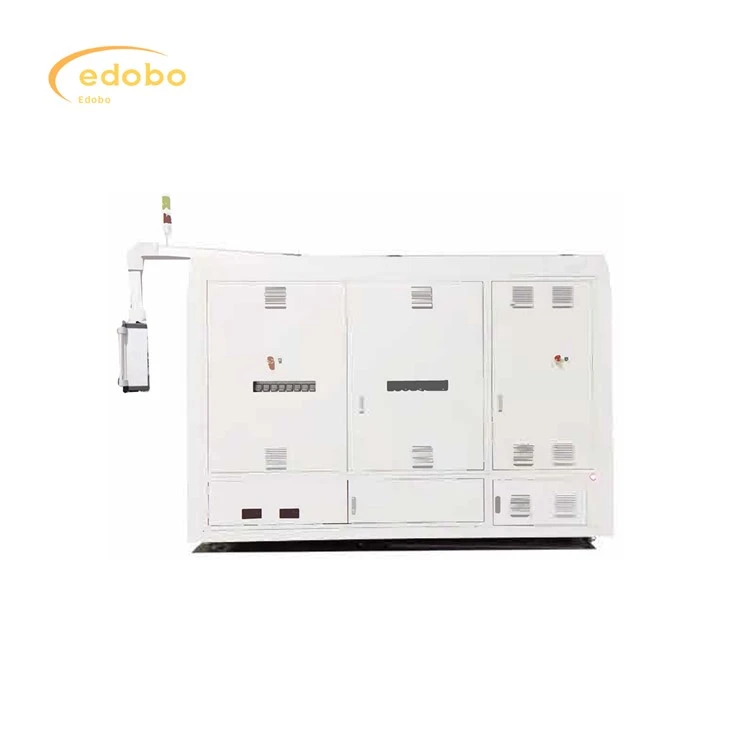

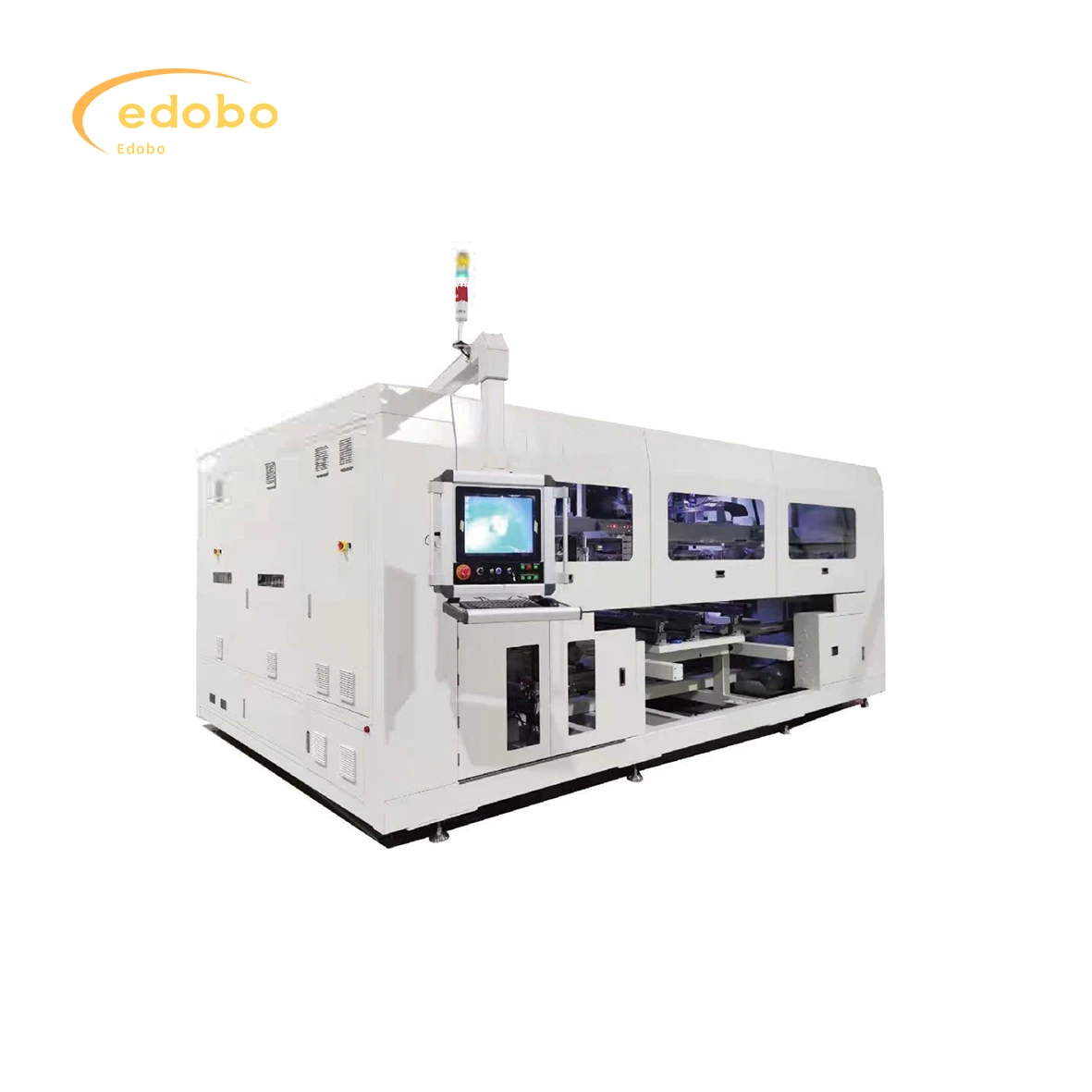

태양광 패널 생산 라인 자동 버스

자동 버스

셀 유도 솔더링 헤드는 나가는 라인 유형 어셈블리의 헤드, 중간 및 테일에서 버스 리본을 상호 연결하고 납땜하는 데 사용됩니다. 코일 버스 리본 공급 벨트 기능과 U형 및 L형 리드를 위쪽으로 구부리는 기능이 있습니다. 더 빠른 속도; 더 큰 크기의 모듈과 호환됩니다.

◆ 사이클 시간: 17초/패널(싱글 바이패스 솔더링) 21초/패널(오픈 더블 바이패스 솔더링)
◆ 활성화: 98% 이상;
♦ 셀 사양: 166mm-230mm;
◆ 패널 사양:
156-180 셀:
현 6개 x 10개 반 조각 x 2;
6현 x 11 반 조각 x 2;
현 6개 x 12개 반 조각 x 2;
6개 스팅 x 13 반 조각 x 2
B.182 세포:
6줄 x 9개 x 2개 :
C.210셀:
현 6개 x 10개 반 조각 x 2;
6현 x 15 1/3 조각 x 2
D.210셀:
5줄 x 10개 반 조각 x 2;
5줄 x 15 1/3 조각 x 2
♦ 셀 공간: -0.5-4mm;
♦ 문자열 공간: 1-6mm; 문자열 공간의 바이패스 솔더링 10mm 이상
♦ 유리 사양: 너비(980-1500mm)* 길이(1720-2600mm);
◆ 셀 문자열의 수정 정확도 ± 0.25mm 이하;
◆ 장비 전원 공급 장치: 3상 380V 50/60Hz:
◆ 전력: 피크 35kW, 평균 25kW;
♦ 공기: 양압 {{0}}.6~0.8MPa, 음압 약- 70kPa;
♦ 장비 크기: 길이*너비*높이: 6580*5604*2621mm(2개의 조립 라인 포함)

♦ 사이클 시간 17초, 고속
♦ 강력한 호환성: 6스트링의 멀티 샤드, 5스트링 싱글 바이패스 솔더링 및 6스트링 더블 바이패스 솔더링과 호환 가능
♦ 10/12 시리즈 홀프 피스 셀 스트링의 위치를 ​​두 번 수정하고, 진공 흡착으로 셀 스트링을 잡고, 1회 빈 납땜 및 높은 용접 정확도를 제공합니다.
◆ 편리한 사양 변환.
◆ 버스리본 끝부분에 펀치 가능
♦ 작동하기 쉬운 단면 공급
♦ 더블 바이패스 솔더링 통합은 바이패스 버스 리본의 6스트링 더블 바이패스 솔더링에 대한 고객의 요구를 충족할 수 있으며 실제 사용 요구에 따라 닫거나 열 수 있습니다.
◆ 바닥 면적이 가장 작고 CoO가 가장 낮습니다.
