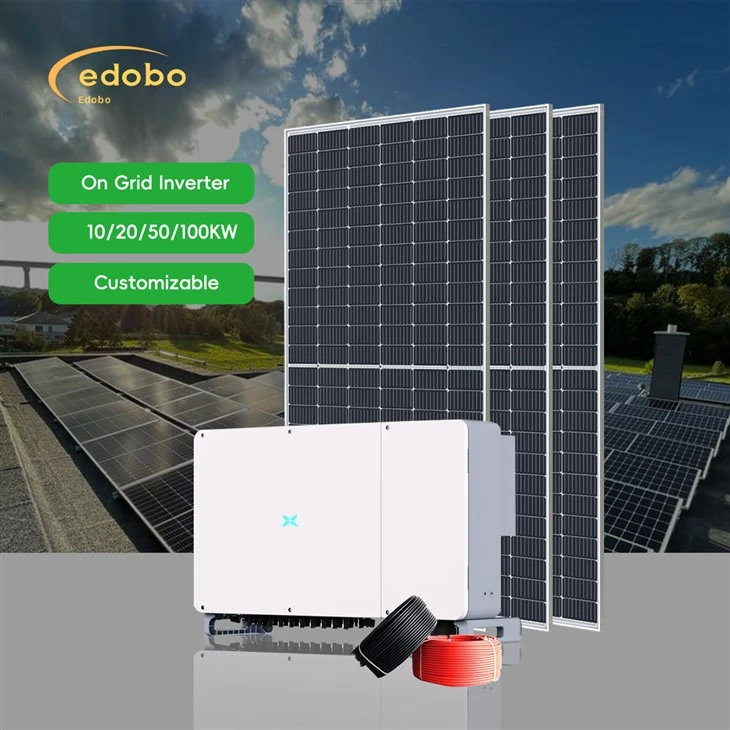

그리드 태양 광 발전 시스템 구성 요소의 50kW

50kW 온 그리드 태양 광 발전 시스템은 상업용 시설, 소규모 산업, 학교 또는 대규모 주거 설치에 탁월한 선택입니다. 고 에너지 생산 및 그리드와의 원활한 통합을 위해 설계된이 시스템을 사용하면 전기 비용을 크게 줄이고 과도한 전력을 그리드에 판매 할 수 있습니다. 다음은 Edobo Solar가 제공하는 50kW 온 그리드 태양 광 발전 시스템에 포함 된 필수 구성 요소의 분류입니다.

문의 보내기

설명

기술적인 매개 변수

산업용 태양계를 소개합니다

product-750-400

특징:

1. 태양 전지판 :

수량 : 패널 와트 (각각 550W – 600W)에 따라 약 100-112 패널.

유형 : 고효율 단결정 또는 다결정 패널.

목적 : 햇빛을 포착하여 직류 (DC) 전기로 변환합니다.

특징:

높은 에너지 변환 효율.

내구성이 뛰어나고 내후성 (IP67/IP68 등급).

2. 그리드 묶인 인버터 :

용량 : 50kW 또는 다수의 작은 인버터 (예 : 2 x 25kW).

목적 : DC 전기를 태양 전지판에서 사용 및 그리드 공급을 위해 교대 전기 (AC) 전기로 변환합니다.

특징:

최적화 된 에너지 변환을위한 최대 전력 지점 추적 (MPPT).

내장 안전 및 모니터링 시스템.

장점 :

3. 장착 구조 :

유형 : 고정 틸트 또는 조정 가능한 장착 시스템 (옥상 또는지면 장착).

재료 : 부식성 및 내구성을위한 알루미늄 또는 아연 도금 강.

목적 : 최대 태양 노출을 위해 최적의 각도로 태양 전지판을 안전하게 보유합니다.

4. DC Combiner Box :

목적 : 여러 태양 전지판 문자열의 DC 출력을 결합하여 인버터에 공급합니다.

특징:

서지 보호 장치 (SPD).

퓨즈 또는 회로 차단기로 과전류 보호.

사용 시나리오

목	구성 요소 이름	그림	기술 데이터	수량
1	모노 태양 전지판 (yingli Solar)		정격 전력 : 450WATT, 144CELL, 9BB. PMAX의 전압 : 41.35V PMAX의 현재 : 10.89a 개방 회로 전압 : 49.9V 단락 전류 : 11.47a 크기 : 2094103835mm 무게 : 23.5kg	112 피스
2	그리드 묶음 인버터 (Solis)		등급 출력 전력 : 50kW 정격 그리드 전압 : 220/380V 또는 230V/400V 3 단계 50Hz/60Hz	1 피스
3	Wi -Fi 스틱		모니터링 시스템	1 피스
4	PV 케이블		pv 1- f 4 4 mm2 빨간색 와이어는 350m입니다 블랙 와이어는 350m입니다	400m
5	MC 커넥터		정격 전압 : 1000V	18 쌍
