MC4 커넥터 자동 어셈블리 머신 광전자 커넥터 생산 라인

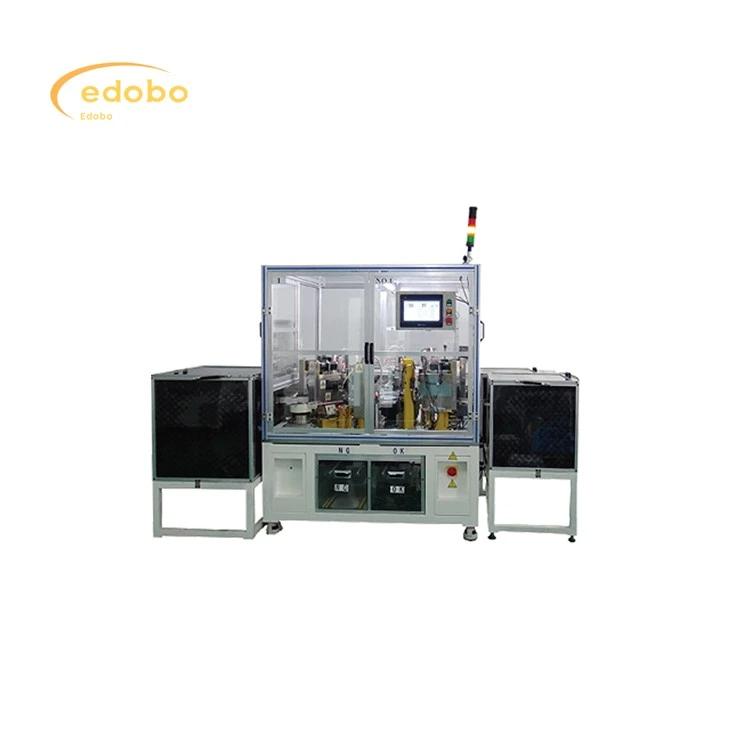

Edobo 완전 자동 커넥터 어셈블리 시스템, 효율적이고 고품질 커넥터 생산을위한 게임 체인저. 완전 자동 어셈블리를 위해 설계된이 최첨단 시스템은 원시 커넥터 구성 요소를 가져 와서 분당 15-20 조각의 인상적인 속도로 완제품으로 변환합니다. 다양한 커넥터 모델을 수용 할 수있는 사용자 정의 가능한 장착 스테이션을 특징으로하는이 시스템은 자동 크림 핑 및 보안 프로세스를 포함하여 구성 요소 배치 및 강력한 어셈블리의 정밀도를 보장합니다. 0-40 Degree (32-104 degree f)의 온도 범위 및 4 0%-80%의 온도 범위 내에서 작동하면 99%를 초과하는 제품 자격을 제공합니다. AC 220V/50Hz 전력과 깨끗하고 건조한 공기 공급 (0. 5-0. 7 MPa) 만 필요로하는 시스템은 제조를 간소화하고 노동을 최소화하며 생산 출력을 극대화하여 비즈니스에 경쟁력있는 우위를 제공합니다.
문의 보내기
설명
기술적인 매개 변수

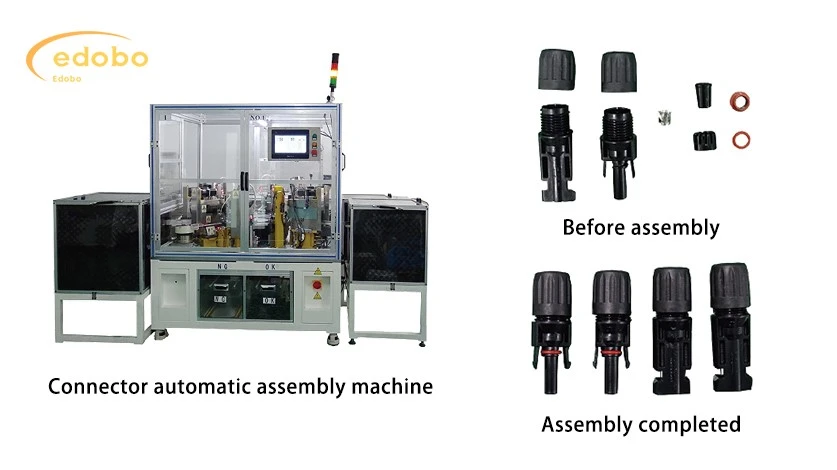

양수 및 음성 커넥터의 조립
음극 (암 커넥터) :
1. 테이크 하우징 (여성 커넥터) :여성 커넥터 하우징부터 시작하십시오.
2. O- 링 삽입 하우징 (여성 커넥터) :O- 링을 여성 하우징에 삽입하십시오.
3. Grommet & Collet의 조립 (여성 커넥터) :여성 커넥터를 위해 그로밋과 콜렛을 조립하십시오.
4. 그로밋 어셈블리를 주택으로 배치 (여성 커넥터) :조립 된 그로밋과 콜렛을 여성 하우징에 삽입하십시오.
5. 캡 어셈블리 (여성 커넥터) :캡을 여성 커넥터 하우징에 부착하십시오.
양극 (남성 커넥터) :
1. 테이크 하우징 (남성 커넥터) :남성 커넥터 하우징부터 시작하십시오.
2. Grommet & Collet (남성 커넥터)의 조립 :수컷 커넥터의 그로밋과 콜렛을 조립하십시오.
3. 그로밋 어셈블리를 주택으로 배치 (남성 커넥터) :조립 된 그로밋과 콜렛을 수컷 주택에 삽입하십시오.
4. 캡 어셈블리 (남성 커넥터) :캡을 수컷 커넥터 하우징에 부착하십시오.
| 특징 | 사양 |
| 처리 범위 | 커넥터 모델을 기반으로하는 사용자 정의 가능한 장착 스테이션 |
| 생산 능력 | 15-20 pcs/min |
| 기능 | 모든 커넥터 구성 요소의 완전 자동 어셈블리 |
| 작동 온도 | 0-40 학위 (32-104 학위 f) |
| 습기 | 40%-80% |
| 제품 자격 요율 | 99% 이상 또는 동일 |
| 기압 | 0. 5 MPA - 0. 7 MPA (깨끗하고 건조한 공기 소스가 필요합니다) |
| 전원 공급 장치 | 교류 220V/50헤르츠 |
