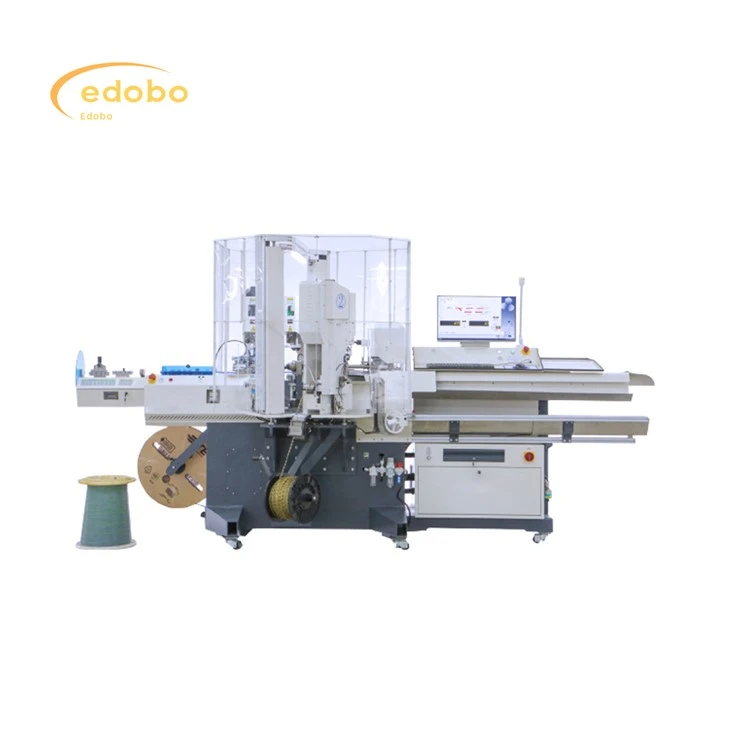

태양 광 패널 MC4 연결 라인 생산 라인

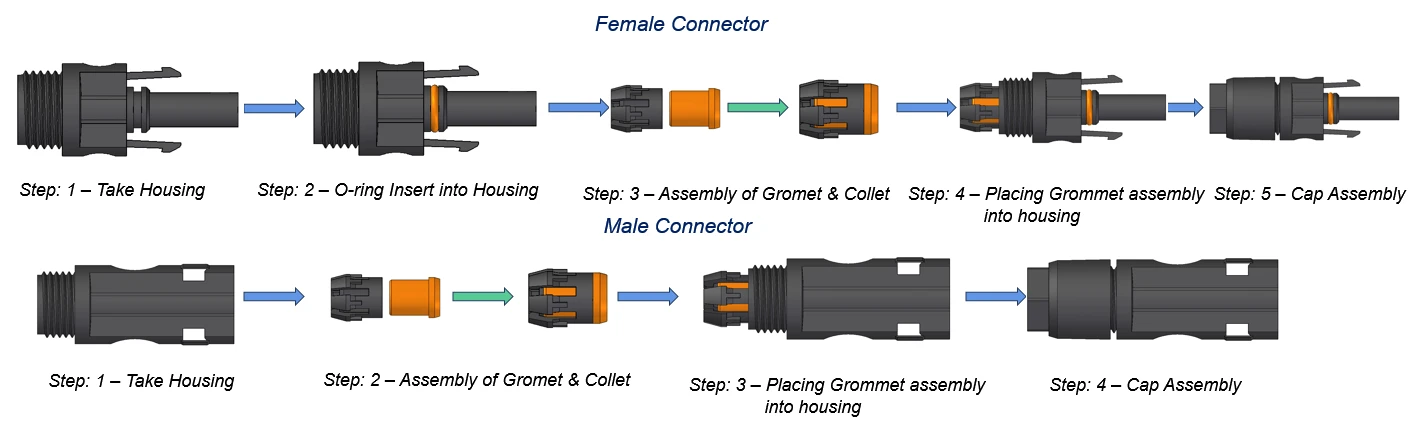

양수 및 음성 커넥터의 조립

음극 (암 커넥터) :

1. 테이크 하우징 (여성 커넥터) :여성 커넥터 하우징부터 시작하십시오.

2. O- 링 삽입 하우징 (여성 커넥터) :O- 링을 여성 하우징에 삽입하십시오.

3. Grommet & Collet (여성 커넥터)의 조립 :여성 커넥터의 그로밋과 콜렛을 조립하십시오.

4. 그로밋 어셈블리를 주택으로 배치 (여성 커넥터) :조립 된 그로밋과 콜렛을 여성 하우징에 삽입하십시오.

5. 캡 어셈블리 (여성 커넥터) :캡을 여성 커넥터 하우징에 부착하십시오.

양극 (남성 커넥터) :

1. 테이크 하우징 (남성 커넥터) :남성 커넥터 하우징부터 시작하십시오.

2. Grommet & Collet (남성 커넥터)의 조립 :수컷 커넥터의 그로밋과 콜렛을 조립하십시오.

3. 그로밋 어셈블리를 주택으로 배치 (남성 커넥터) :조립 된 그로밋과 콜렛을 수컷 주택에 삽입하십시오.

4. 캡 어셈블리 (남성 커넥터) :캡을 수컷 커넥터 하우징에 부착하십시오.

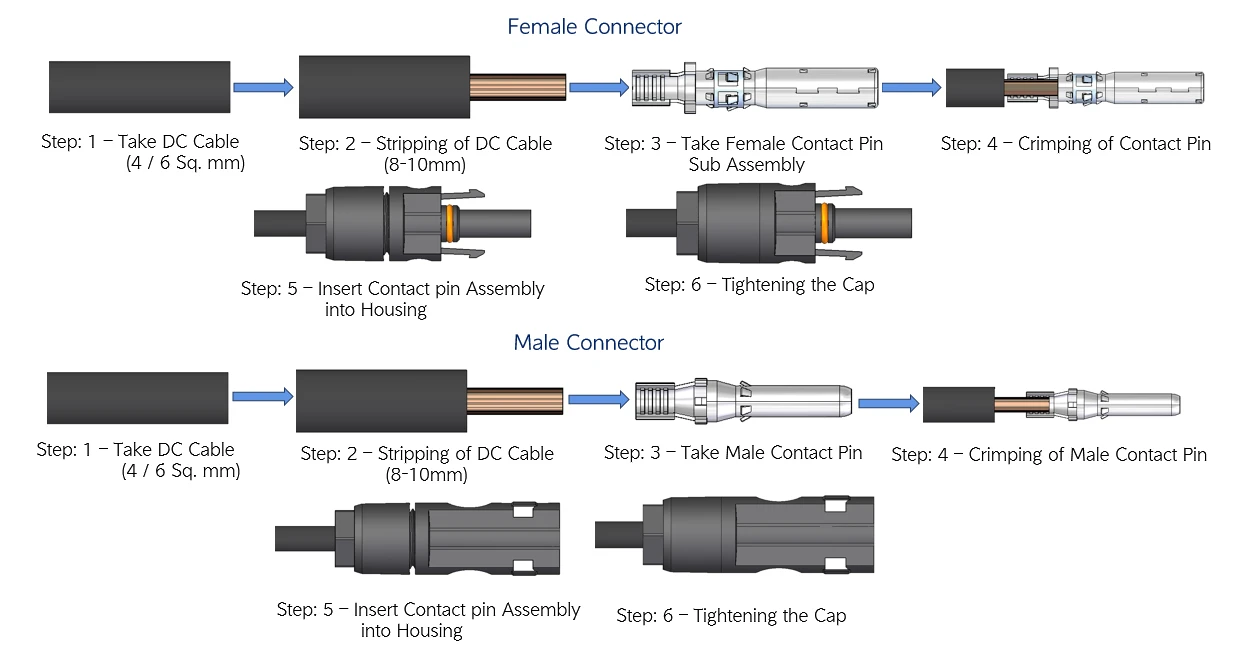

터미널 크림 핑 단계에는 주로 다음 단계가 포함됩니다.

2. DC 케이블 테이크 :DC 케이블을 준비하십시오.

2. 케이블을 반복합니다 :DC 케이블 (와이어)에서 단열재 길이를 제거하십시오.

3. 연락처 핀을 선택하십시오.암컷 또는 남성 연락처 핀 어셈블리를 가져갑니다

4. 연락처 핀 :스트리핑 된 와이어를 접점 핀에 넣고 크림 핑 도구를 사용하여 접점 핀을 와이어에 안전하게 부착하십시오.

5. 주택에 삽입 :Crimped Contact PIN 어셈블리를 커넥터 하우징에 삽입하십시오.

6. 캡을 조이십시오 :커넥터를 완성하기 위해 캡을 하우징에 고정하십시오.

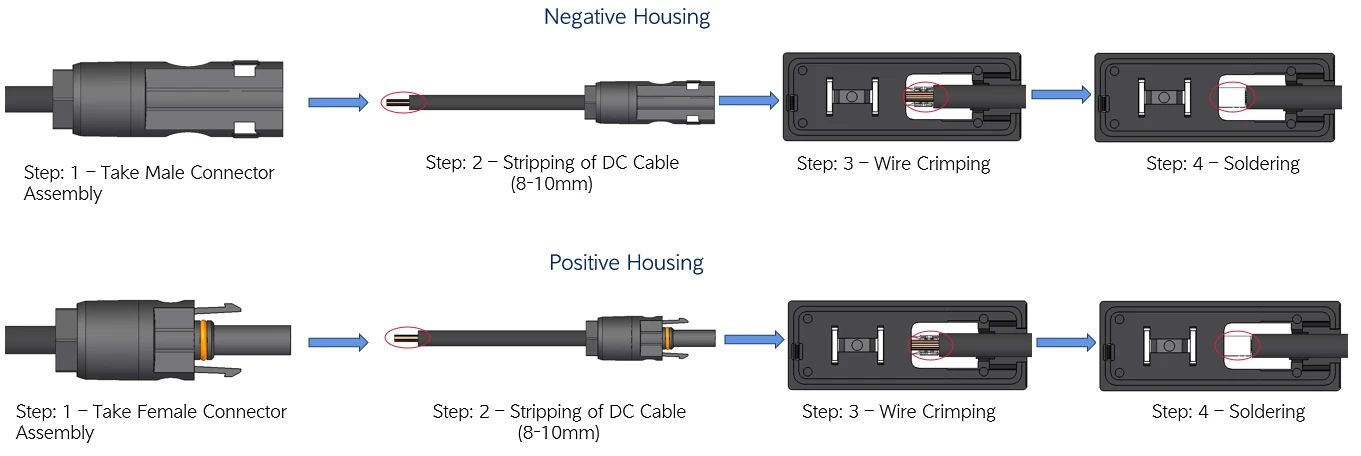

와이어가 정션 박스에 직접 크림을 뿌립니다.

커넥터 어셈블리 가져 오기 :남성 또는 여성 커넥터 어셈블리를 가져 가십시오.

케이블 스트라이프 :DC 케이블에서 단열재의 mm 스트립 8-10 mm.

와이어 크림 핑 :제거 된 와이어를 정션 박스에 직접 압착하십시오. 정션 박스에는 와이어를 수신하고 안전하게 고정하도록 설계된 내부 단자 (종종 금속 탭 또는 커넥터)가 있습니다.

납땜 (고정) :연결을 납땜하십시오. 솔더는 추가 강도를 추가하고 연결의 부식을 방지하는 데 도움이됩니다.

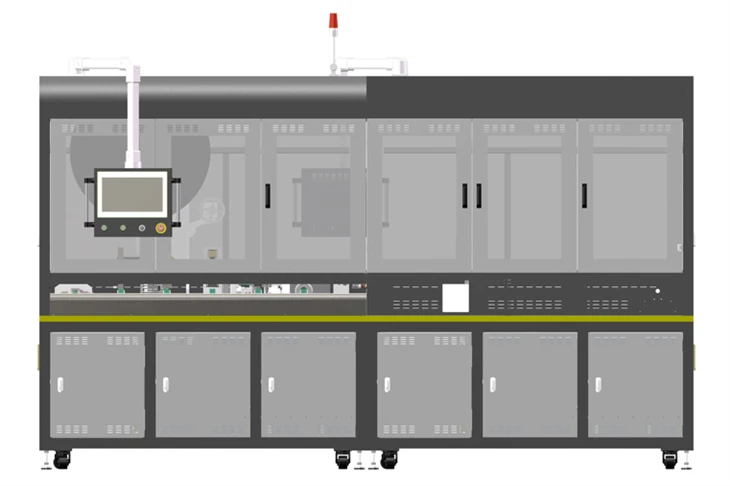

1.이 생산 라인은 주로 케이블 로딩, 케이블 배열, 케이블 공급 및 간직, 케이블 절단, 케이블 크림 핑, 시각적 검사, 커넥터 삽입, 커넥터 나사 등급 등 다음 과정에 사용됩니다.

2. 필요한 전원은 전기와 압축 공기입니다. 각 워크 스테이션 및 컨베이어 유닛은 가깝게 함께 작동합니다.

3. 전체 기계의 제조에 사용되는 주요 재료는 용접 프레임이며, 부식이 발생하기 쉬운 모든 부품에는 보증 기간 또는 더 긴 부식과 좋은 외관을 보장하기 위해 페인팅 및 전기 도금과 같은 표면 처리가 제공됩니다.

4. 장비 설계는 인체 공학 및 공장 운영 안전을 완전히 고려합니다. 장비는 자동으로 생산 출력을 계산할 수 있습니다.

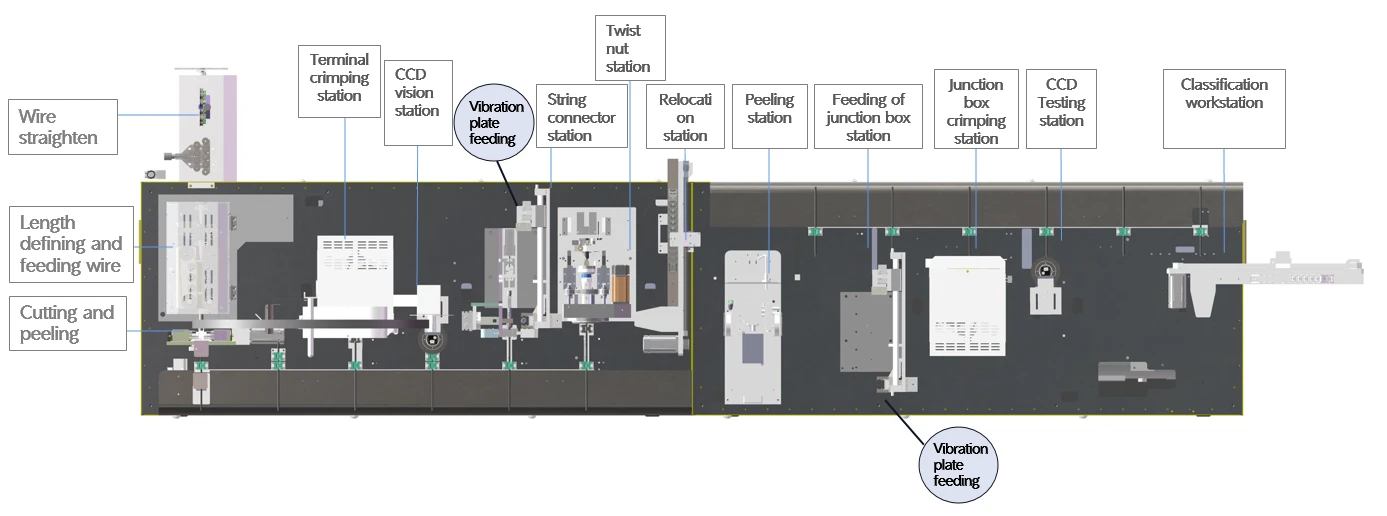

1. 생산 라인은 태양 광 케이블의 자동 처리에 적합합니다. 생산 라인은 왼쪽에서 오른쪽으로 흐르며 와이어 스트리핑, 터미널 크림핑, CCD 감지, 커넥터 스레딩, 너트 트위스트, 크림핑 정션 박스, CCD 감지를 달성 할 수 있습니다.

2. 적용 가능한 와이어 직경 : 4mm²

3. 선 길이 : 15 0 mm -600 mm, 공차 ± 0.002 * l +1 mm;

4. 껍질 길이 범위 : 1-9 mm;

5. 생산 리듬 : 4 초 이상;

6. 호스트 크기 : 1200 × 4000 × 2400mm

7. 인체 기계 운영 체제 : 터치 가능한 화면 인터페이스는 간단하고 선명하여 기계 작동을 빠르게 제어 할 수 있습니다. 모든 매개 변수를 쉽게 설정하고 저장할 수 있으며, 작업 지침은 이미지를 통해 직관적이고 간단한 방식으로 표시됩니다. 4- 레벨 비밀번호 보호 기능 (권한이 운영자, 품질 관리, 기술자 및 관리자로 나뉘어 있음), 결함 표시등 및 유지 보수를위한 결함 코드 조정, 유지 보수 및 비용 절감을 쉽게 달성합니다.

8. 대부분의 워크 스테이션은 제품 안정성을 보장하기 위해 통합을 위해 성숙한 제품을 사용합니다.

9. 제품 정확성을 보장하기 위해 서보 모터 제어 시스템 채택;

10. 프로그램은 최대 100 개의 파일을 저장할 수 있으며 프로그램 번호를 선택하여 액세스 할 수 있습니다. 데이터베이스 서버는 프로덕션 데이터를 수집하고 생산 라인의 품질을 구성하여 상단 시스템 (MES 또는 ERP)이 네트워크를 통해 제품 제작 중에 데이터를 추출하고 처리 데이터를 추적하는 데 편리합니다.
