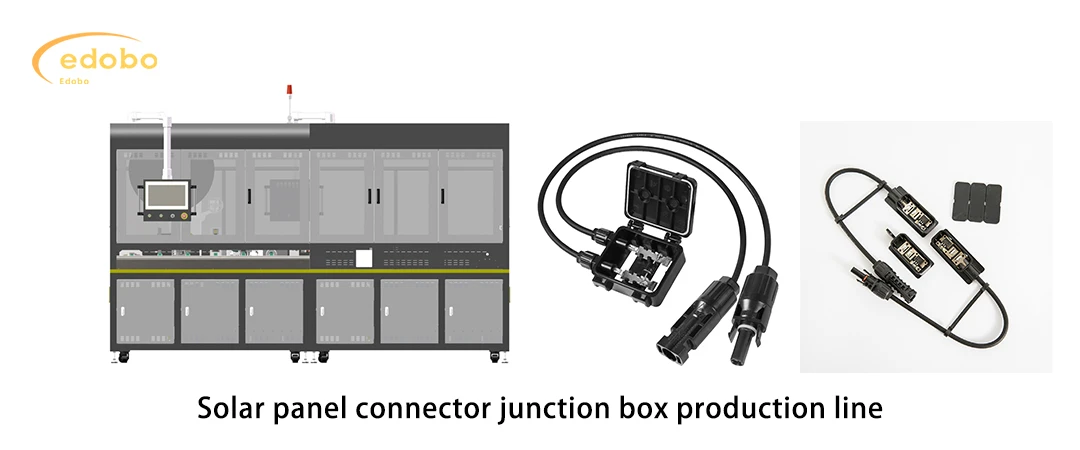

태양 전지판 커넥터 생산 장비

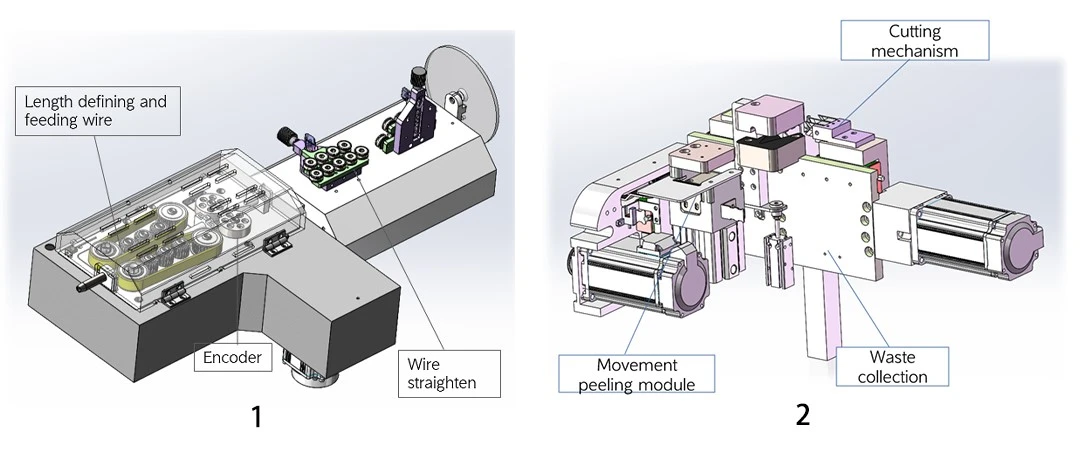

1. 픽스 길이 와이어 피더 :최적의 처리를 위해 정확하고 일관된 와이어 길이를 보장합니다.

절단 라인 길이의 안정성을 보장하기 위해 완전 서보 시스템 및 폐쇄 루프 처리를 채택하는 것;

2. 컷팅 및 필링 머신 :단열재 절단 및 스트리핑을 자동화하여 크림 핑을위한 와이어를 준비합니다.

껍질을 벗기면 구리선을 긁거나 자르지 마십시오. 껍질을 벗기고 스키닝

컷 실 피부를 수집하고 처리하기 위해 폐기물 수집 시스템이 장착되어 있습니다.

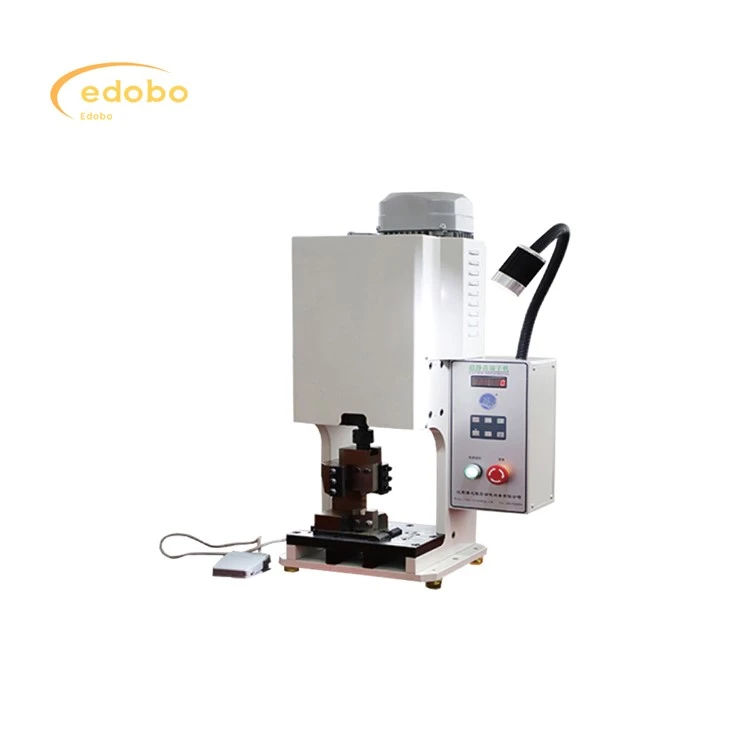

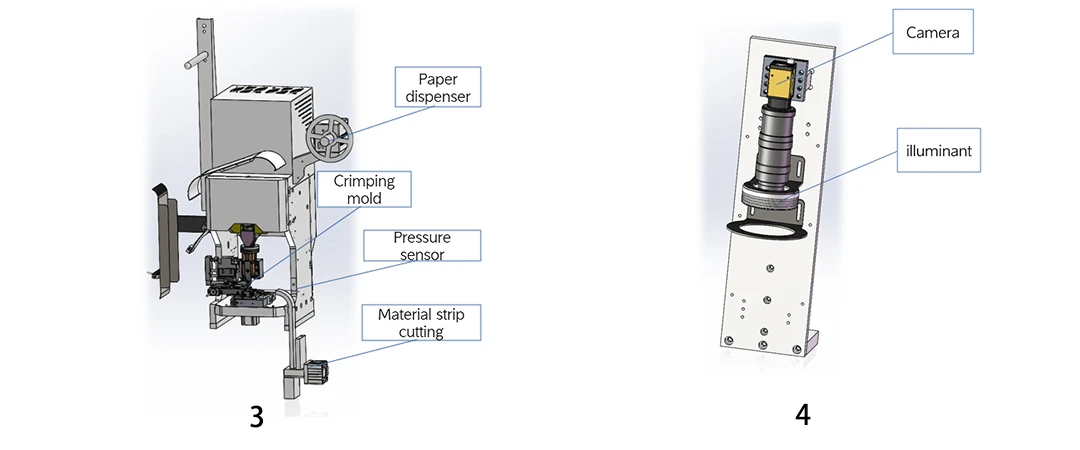

3. 크리밍 머신 :스테이션은 주로 터미널과 전선의 주름을 완성합니다. 이 전력은 ± 0의 크림 핑 정확도를 가진 서보 시스템을 채택합니다. 02mm;

워크 스테이션에는 Crimping의 품질을 감지하기 위해 OES 압력 모니터링이 장착되어 있습니다.

4. 스크림 크기 감지 스테이션 (선택 사항) :크림프 차원을 검증하여 일관된 성능을 보장하여 품질 관리를 제공합니다.

이 모듈은 노출 된 구리 와이어, 구리선 크림 핑 위치 등의 모양을 주로 검사하기 위해 시각 시스템을 채택합니다.

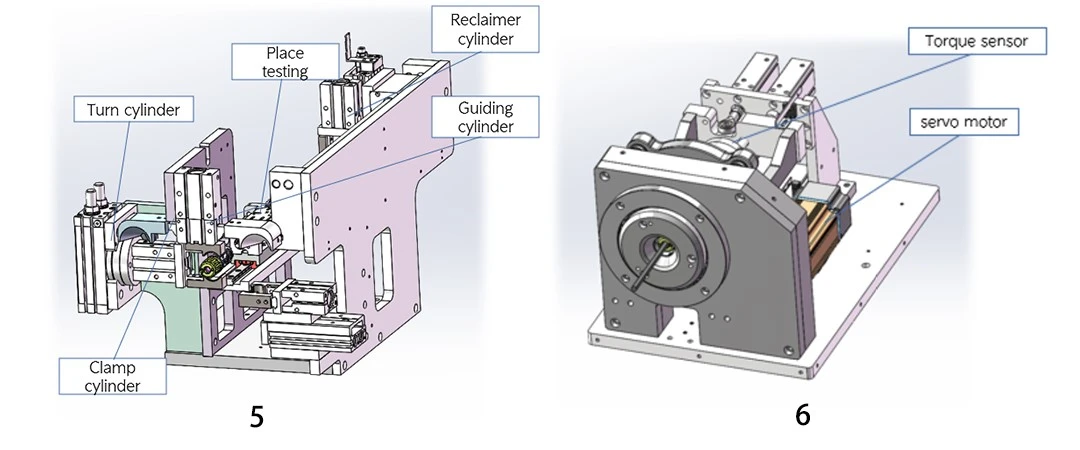

5. 연결기 스레딩 머신 :커넥터 하우징에 와이어를 삽입하는 프로세스를 자동화합니다.

이 스테이션은 주로 크림형 터미널이있는 커넥터에 케이블을 삽입하는 기능을 완성합니다.
스테이션에는 단자가 올바르게 삽입되는지 여부를 감지하기 위해 스테이션이 장착되어 있습니다.

6. 비틀림 기계 :너트를 커넥터에 단단히 고정하여 어셈블리를 완성합니다.

스테이션에는 커넥터가 제자리에 삽입되는지 여부를 감지하기 위해 위치 센서가 장착되어 있습니다.
토크의 크기를 실시간으로 감지 할 수있는 토크 센서가 장착

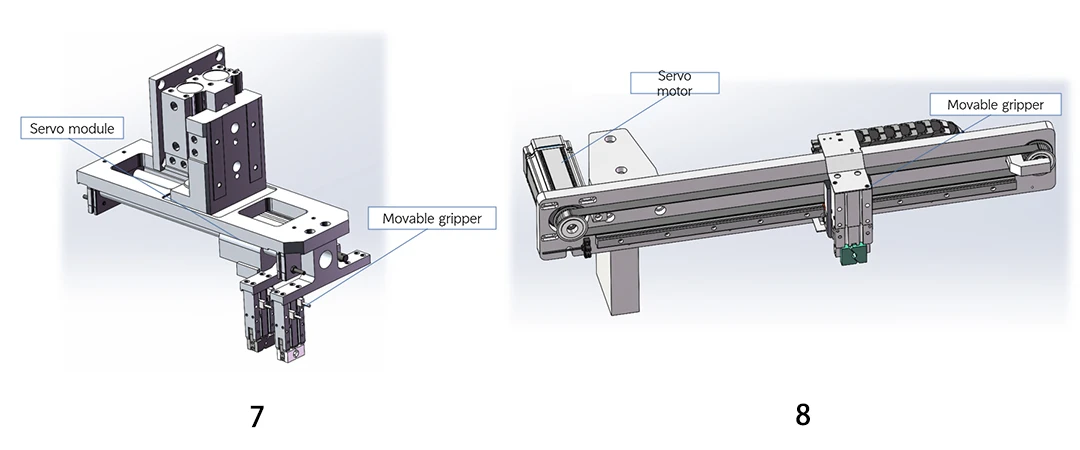

7. Relocation Station :스테이션은 주로 다른 쪽 끝의 처리를 용이하게하기 위해 와이어의 전달을 완료합니다.

8. OFFLINE 분류 기계 :완제품을 자동으로 정렬하여 결함 (NG) 장치와 양호한 (OK)를 분리합니다.

워크 스테이션은 주로 제품의 오프라인을 완성합니다.
서보 모터를 사용하면 결함이있는 제품이 우수한 제품과 분리 될 수 있습니다.
